Топливная система современного автомобиля — 5 важных конструктивных элементов

Топливная система авто – это одна из ключевых систем в автомобиле. Её неисправность или неправильная работа могут привести к дорогостоящим ремонтам или перерасходу топлива. Схема топливной системы современных авто состоит из пяти ключевых элементов. Системы дизельного и бензинового двигателя отличаются. Про особенности их конструкций читайте ниже.

Назначение топливной системы

Топливная система нужна для доставки бензина, дизеля из топливного бака непосредственно в цилиндры двигателя. По пути оно смешивается с воздухом и уже в поршневую систему доходит смесь, состоящая из топлива и воздуха. В цилиндрах происходит детонация, иными словами микровзрыв топливной смеси. Энергия, полученная от детонации, передаётся на коленвал, там преобразуется в крутящий момент и потом переходит на колёса автомобиля.

Устройство и основные конструктивные элементы

По конструкции всю топливную систему можно разделить на такие элементы:

  1. Бак для топлива. Баки бывают разные по конфигурации и объёму. Оснащены датчиком уровня топлива, который даёт понимание водителю об уровне наполненности бака. Для заливки топлива в баке есть горловина, закрывающаяся крышкой.
  2. Топливные магистрали. Представляют собой набор трубчатых магистралей, по которым топливо доходит из бака до распределяющего устройства.
  3. Фильтры. Применяются фильтры грубой и тонкой очистки. Фильтр грубой очистки монтируется непосредственно на бак с топливом и представляет собой металлическую решётку. Этот фильтр не даёт проникнуть большим частичкам загрязнений в магистрали топливной системы. Фильтр тонкой очистки устанавливается непосредственно в моторном отсеке перед топливным насосом. Он уже отлавливает более маленькие частички грязи.
  4. Топливные насосы. По конструкции устанавливают два или один топливный насос. Их количество зависит от конструкции смеси образователя. В карбюраторных типах насос стоит один. В дизельных двигателях устанавливают насосы низкого и высокого давления.
  5. Смесеобразователь. Этот элемент отвечает за смешивание топлива с воздухом и впрыск смеси в двигатель. В бензиновых двигателях это карбюратор или же инжектор.

Устройство топливной системы

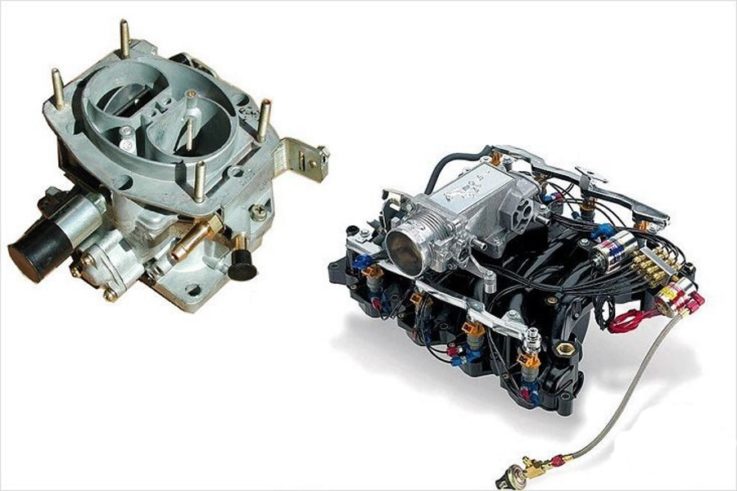

Типы систем подачи топлива в двигатель

В зависимости от конструкции автомобиля, его года выпуска и типа горючего материала, на котором он работает, топливные системы имеют свои отличия.

По типу топлива:

  • бензиновые;
  • дизельные.

Конструкция этих топливных систем кардинально различается и об их особенностях читайте ниже.

Бензиновые в свою очередь разделяются на:

  • карбюраторные;
  •  инжекторы.

В современных автомобилях карбюраторные подачи топлива почти не встречаются. В большинстве стоят именно инжекторы. Но авто, выпущенные 10 — 15 лет назад оснащались карбюраторами, поэтому принцип работы таких систем мы тоже разберём.

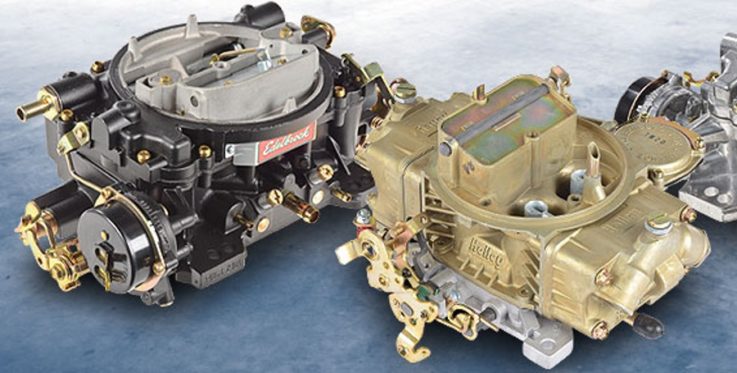

Топливная система карбюраторных двигателей

По конструкции карбюратор состоит из корпуса, поплавковой камеры, клапанов, жиклеров, смеси образующей камеры. В карбюраторной системе топливный насос устанавливается один —  малого давления. Устанавливается он в моторном отделении, недалеко от карбюратора. Насос накачивает топливо в поплавковую камеру. Своё название эта камера получила за счёт поплавка, который регулирует её наполнение. Если в камере больше топлива, чем нужно, поплавок подымает игольчатый клапан. Игольчатый клапан закрывает подачу топлива в камеру. При недостатке топлива в камере весь процесс происходит наоборот.

Топливаная система карбюраторных двигателей

Из поплавковой камеры топливо через жиклер, который представляет собой трубочку с малым отверстием, подаётся в камеру смешивания. В этой камере бензин смешивается с воздухом, который в свою очередь поступает из воздухозаборника.

Регулируется подача топлива дроссельной заслонкой, а она тросиком связана с педалью газа в авто. Из карбюратора смесь подаётся в двигатель с помощью обратной тяги от цилиндропоршневой группы. Иными словами, поршень всасывает топливную смесь.

Бывают три вида топливной смеси:

  1. Обогащённая. В составе этой смеси увеличенное количество топлива и уменьшенный объём воздуха. Это приводит в свою очередь к перерасходу топлива. Такую смесь применяют при запуске двигателя автомобиля. Регулируется это с помощью так называемого «подсоса». После прогрева двигателя смесь необходимо сделать нормальной и убрать «подсос».
  2. Нормальная. В составе смеси нужное количество топлива и воздуха. Это иными словами золотая середина.
  3. Обеднённая. В этой смеси количество воздуха больше нужного, а топлива меньше. Это влечёт за собой уменьшение расхода и мощности. Машина будет с трудом подниматься на горки, особенно гружёная. Скорость станет значительно меньше.

Регулируется качество смеси на карбюраторе болтом. Вообще стоит сказать, что на карбюраторе есть винт холостого хода и качества смеси. Именно винтом качества смеси и регулируется её состав.

Если нет понимания, как регулировать, то лучше доверить это дело профессионалу. Эта работа очень точная и здесь нужны навыки.

Одна из самых частых проблем карбюраторных типов систем — это как раз самостоятельная регулировка. Бывают ситуации, что дело вовсе не в настройках, а, например, в поломанном игловом клапане. Из-за переполнения поплавковой камеры расход увеличивается, а автолюбители начинают крутить винты смеси образователя. Это не приводит ни к чему.

Особенности топливной системы инжекторного двигателя

Несхожесть инжекторного типа двигателя и карбюраторного в следующем. Топливный насос создает высокое давление и подаёт горючее на топливную рампу, а с неё через форсунки в двигатель. Регулирует подачу топлива, его количество и качество блок управления.

Делать какие-то регулировки возможно только через специальный компьютер. Кроме того, блок управления не даст сигнала на подачу топлива, если хотя бы один датчик в автомобиле вышел из строя. На панели будет выдаваться ошибка с названием. По названию ошибки можно расшифровать, какой именно датчик вышел из строя.

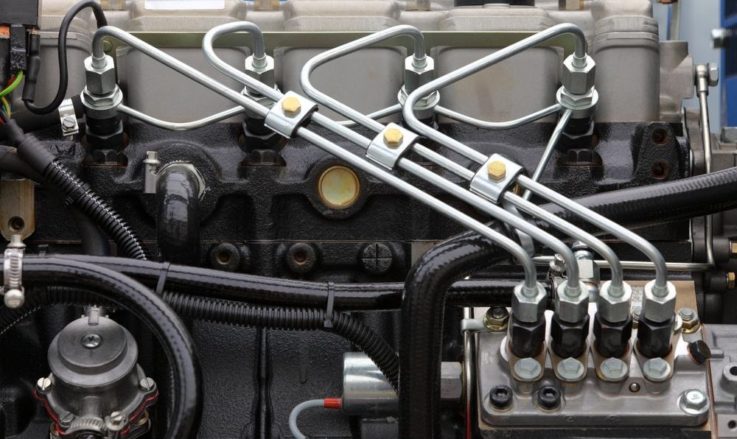

Схема топливной системы дизельного двигателя

В дизельном двигателе топливная система отличается от бензиновой. Воспламенение топливной смеси происходит вследствие сжатия воздуха и его нагрева. В таких системах не применяются свечи для детонации смеси. В дизельных двигателях применяются свечи, но накаливания. Они служат для подогрева топливной системы при пуске. При работе они не нужны.

В дизельной системе есть два топливных насоса. Один из них высокого давления, а другой низкого. Насос низкого давления качает топливо из бака. Насос высокого давления создаёт нужное давление в системе при впрыскивании. Роль распределителя выполняют форсунки, они дозируют количество смеси и определяют её качество. Для проверки износа форсунок есть специальный стенд.

Схема топливной системы дизельного двигателя

Особенностью дизельного двигателя является отсутствие регулирования качества смеси. Особенно это сказывается зимой при низких температурах. Так же в зимнее время дизель начинает подмерзать. Для того, чтобы этого не случалось, применяют присадки.

Заключение

Топливная система напрямую влияет на расход бензина или дизеля автомобиля. Если за системой нет должного контроля и она попросту не обслуживается, то это увеличивает расход топлива автомобиля. Как показывает практика, легче поддерживать в надлежащем состоянии то, что есть, нежели ремонтировать запущенное.

Нужно регулярно менять расходные материалы, а именно — топливные фильтры и проходить диагностику систем подачи топлива (карбюратора, инжектора, форсунок). Это поможет сэкономить и деньги, и время.
