Система питания дизельного двигателя: 6 основных возникающих неисправностей и методы их устранения

Система питания дизельного двигателя с момента своего создания практически не претерпела серьезных изменений, однако в современных автомобилях появились более серьезные требования к двигателям в принципе. Разрабатываются новые правила относительно экологического класса автомобилей, который зависит от доли содержания вредных газов в выхлопах и другие серьезные требования. Чтобы понять особенности работы дизельного двигателя необходимо подробно рассмотреть принципы системы его питания, плюсы, минусы, свойства дизельного топлива и другие важные параметры.

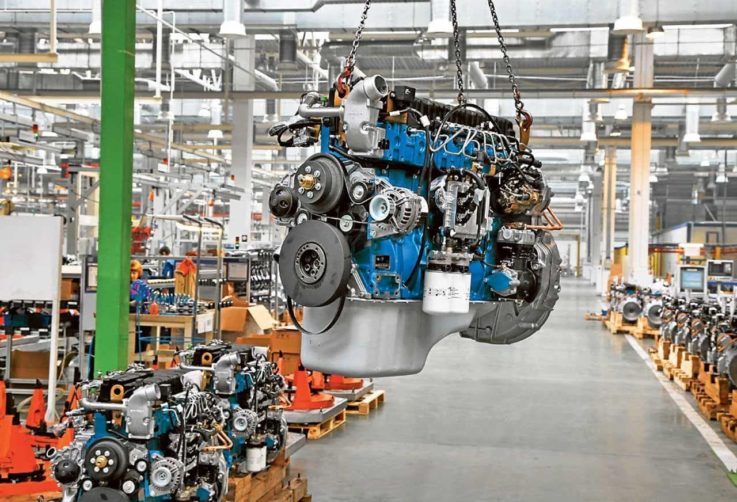

Дизельный мотор

Дизельный мотор современного автомобиля

Особенности

Дизельный мотор

Повсеместно дизельные двигатели применяются в инженерных машинах, грузовых автомобилях и маршрутных транспортных средствах. Реже такой тип двигателя встречается у легковых автомобилей, однако, в связи с общим ростом их популярности, дизельные двигатели стали все чаще устанавливаться и на них.

Конструкция камеры сгорания у дизельного двигателя подразделяется на раздельную камеру сгорания и камеру с непосредственным впрыском. В первой ситуации камера сгорания соединена с цилиндром при помощи специального канала. Во время сжатия поступающий в камеру воздух вихревого типа закручивается. Это позволяет улучшить самовоспламенение, которое происходит в основной камере. Такие дизельные двигатели чаще всего встречаются на легковых автомобилях, так как уровень их шума значительно ниже по сравнению с другими двигателями и диапазон оборотов больше.

Во втором случае камера сгорания находится непосредственно в поршне, а топливо попадает в надпоршневое пространство. Низкооборотные моторы с большими объемами чаще всего имеют такую конструкцию. Такие моторы первоначально сильно шумели и вибрировали, но расходовали малое количество топлива. Постепенно появились топливные насосы высокого давления дизельного двигателя с оптимизацией процесса сгорания. Была достигнута стабильная работа двигателя при диапазоне до 4500 оборотов в минуту. Шум и вибрации также были значительно снижены.

Дизель или бензин?

Плюсы и минусы разных типов двигателей часто волнуют автовладельцев. Несмотря на то, что уровень шума и вибраций у дизельных моторов значительно снизился в результате их модернизации, многих автовладельцев беспокоит вопрос: как быстрее завести дизель в морозную погоду? Действительно, дизельный мотор и салон автомобиля прогреваются медленнее вследствие более низких рабочих температур двигателя. Вопрос решается установкой на моторы дополнительных отопителей. Такая опция получила широкое распространение на современных двигателях.

Казалось бы, на этом все, но нет. Многие автолюбители приобретают легковые автомобили с дизельными двигателями из-за относительной дешевизны дизельного топлива. Желая сэкономить на топливе, они не учитывают, что дизельные двигатели гораздо более требовательны к качеству топлива, нежели бензиновые. Бензиновые двигатели скорее требовательны к нужному октановому числу.

Дизельные двигатели напрасно считаются неприхотливыми, так как их требовательность к качеству топлива и расходных материалов довольно высока. Не секрет, что отечественное дизельное топливо по качеству сильно отстает от импортного европейского. Использование старой доброй солярки может неблагоприятно отразиться на работоспособности двигателя. Однако, ведущие российские нефтяные компании стараются решать эту проблему.

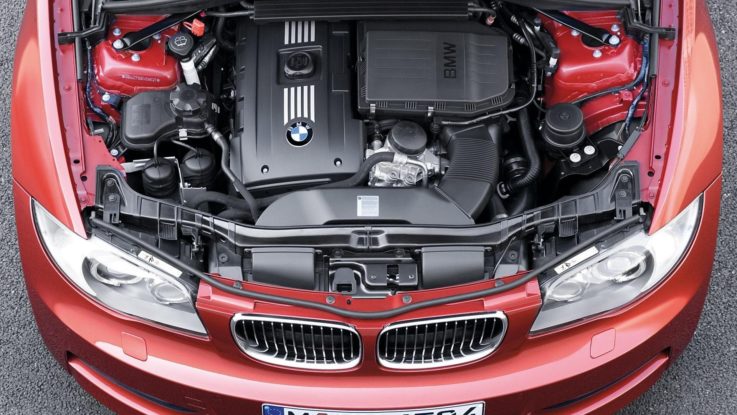

Дизельный мотор автомобиля

Дизтопливо «Евро 4» полностью соответствует стандартам и позволяет двигателю сохранять работоспособность в течение долгого времени. Некоторые также пытаются употреблять автохимию (антигелевые средства), которые позволяют увеличить качество топливо, но использовать их рекомендуется только если уже истек гарантийный срок.

Таким образом, приобретая автомобили с дизельными двигателями, официально не поставляющиеся в Россию, вы рискуете быстро привести в негодность двигатель, рассчитанный на европейское топливо.

Техническое обслуживание дизельного двигателя почти всегда дороже бензинового. Это объясняется более высокой стоимостью запчастей (воздушных, топливных фильтров и т.д.). Замена масла осуществляется чаще, чем у бензинового конкурента (в среднем каждые 7,5 км).

Неплохим преимуществом дизеля, относительно бензинового двигателя, является более экономный расход топлива при большом пробеге автомобиля. Более старый бензиновый двигатель потребляет бензин уже не так экономно, как новенький. В дизельном двигателе такой проблемы практически нет.

Суммируя все вышеперечисленное, можно заключить, что современные дизели по надежности не уступают бензиновым двигателям. Но приобретение их с целью экономии средств на топливо оправдывает себя лишь в том случае, если автомобиль используется долго.

Принцип работы

Принцип работы дизельного топлива

Как и бензиновые двигатели, дизельные моторы подразделяются на четырехтактные и двухтактные в зависимости от принципа работы. Двухтактные двигатели распространены достаточно слабо. О принципе работы четырехтактного дизельного двигателя читайте далее.

Рабочий цикл такого двигателя состоит из четырех тактов:

  1. Впуск (впрыск). На этом такте коленчатый вал поворачивается от 0 до 180-ти градусов и достигает нижней мертвой точки. Воздух попадает в цилиндр через открытый впускной клапан. В это же время выпускной клапан открывается всего на 10-15 градусов, образуя перекрытие.
  2. Сжатие. Поршень, двигаясь вверх от 180-ти до 360-ти градусов, достигает верхней мертвой точки. Воздух при этом сжимается в более чем 16 раз, а впускной клапан в начале этого такта закрывается. Температура воздуха в двигателе может достигать от семисот до девятисот градусов по Цельсию.
  3. Рабочий ход, расширение. Коленчатый вал вращается от 360-ти до 540-ка градусов, снова достигая нижней мертвой точки. Как известно из физики, сильно сжатый воздух нагревается до очень высоких температур, из-за чего топливо, поступающее из впускного клапана, самовоспламеняется. На этом этапе проявляется важное отличие дизеля от бензинового двигателя. Дизельное топливо начинает подаваться еще до достижения коленчатым валом верхней мертвой точки (опережение зажигания). Продукты горения толкают поршень вниз. При рабочем процессе в дизельном двигателе давление газов постоянно, и благодаря этому они способны развивать больший крутящий момент. Пропорция топливовоздушной смеси в дизеле отличается от бензинового двигателя большим количеством воздуха.
  4. Выпуск. Когда коленвал поворачивается на 720 градусов, поршень выталкивает отработанные газы в открытый выпускной клапан. Газы выходят через выхлопную трубу, а весь цикл повторяется.

Система питания дизельного двигателя внутреннего сгорания

Назначение

Система питания в дизеле — это целый комплекс специальных устройств. Основной ее задачей является не только поступление топлива в инжекторные форсунки, но и обеспечение высокого давления при подаче. Система питания выполняет и другие важные функции:

  • дозирование точно определенного количества топлива, учитывая нагрузку на двигатель в разные режимы работы;
  • обеспечение эффективного впрыска топлива в фиксированный промежуток времени с необходимой интенсивностью;
  • распыление и равномерное распределение горючего по всему пространству камеры сгорания в цилиндрах;
  • предварительная фильтрация дизельного топлива перед подачей в насосы системы питания.

Система питания обеспечивает подачу очищенного топлива, а ТНВД (топливный насос высокого давления) дизельного двигателя сжимает его до нужного давления. Форсунки подают дизельное топливо в мелко распыленном виде в камеру сгорания

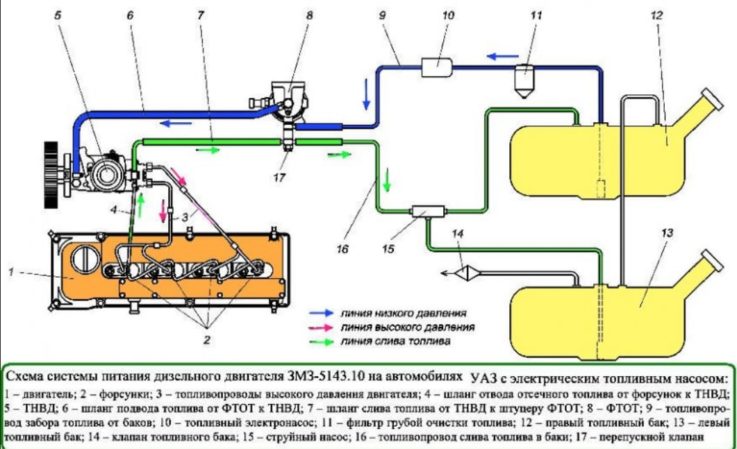

Схема устройства системы питания

В качестве примера приведена схема дизельного двигателя ЗMЗ-5143.10, устанавливаемого на автомобилях УАЗ с электрическим топливным насосом.

Схема устройства системы питания

Основные элементы системы

Система питания дизельного двигателя состоит из основных и дополнительных элементов. Основные элементы — это: топливный бак, фильтры грубой и тонкой очистки дизельного топлива, топливоподкачивающий насос, ТНВД, инжекторные форсунки (через которые происходит впрыск топлива), трубопровод низкого давления, магистраль высокого давления и воздушный фильтр.

Дополнительные элементы могут быть различны. Среди них встречаются электрические насосы, выпуск отработавших газов, фильтры сажи и глушители. Система питания дизельного двигателя подразделяется на две группы в зависимости от устанавливаемой топливной аппаратуры: дизельная аппаратура топливоподводящая и воздухоподводящая.

В топливоподводящей аппаратуре, как правило, ТНВД и форсунки реализованы как отдельные устройства. Топливо подается в двигатель по магистралям высокого и низкого давления. В магистрали высокого давления ТНВД увеличивает давления для подачи и впрыска необходимой порции топлива в рабочую камеру сгорания.

Кроме ТНВД, в дизельном двигателе предусмотрен топливоподкачивающий насос. Он обеспечивает подачу топлива из топливного бака и пропускает горючее через фильтры тонкой и грубой очистки. Давление, создаваемое этим насосом, позволяет осуществить подачу топливо по трубопроводу низкого давления в ТНВД.

ТНВД дизельного двигателя осуществляет подачу топлива к инжекторным форсункам под высоким давлением. Подача зависит от порядка работы цилиндров дизельного мотора.

Дизельные форсунки расположены в головке блока цилиндров. Их основная задача — точное распыление горючего в камере сгорания. Предусмотрена также и дренажная система, которая выводит избытки подаваемого топлива и воздуха посредством отдельных трубопроводов. Форсунки бывают открытого и закрытого типов, но закрытый тип используется чаще. Сопла такой форсунки — это отверстие, закрываемое запорной иглой. Ключевой элемент форсунки — распылитель. Он получает одно или несколько сопловых отверстий, которые образуют факел в момент впрыска топлива.

Существует и система питания нераздельного типа, в котором ТНВД и инжекторная форсунка в своей совокупности представляют устройство насос-форсунка. Срок службы таких двигателей невелик, а создаваемый шум часто превышает заданные нормы.

Особенности системы питания турбодизеля

Система турбонаддува применяется как в дизельных, так и в бензиновых двигателях. Она предназначена для повышения их мощности без увеличения объема камеры сгорания. Топливоподводящая система в турбированных дизелях остается практически без изменений, а система подачи воздуха претерпевает существенные изменения.

Наддув происходит при помощи турбокомпрессора. Турбина потребляет энергию, выделяемую отработавшими газами. Воздух в турбокомпрессоре сжимается, охлаждается и подается в камеру сгорания дизельного двигателя. Величина этого давления классифицирует компрессоры по степени наддува (низкий, средний, высокий).

Диагностика системы питания дизельного ДВС

Диагностика системы питания дизельного двигателя проводится в специальных сервисных центрах направлена на выявление и устранение следующих неисправностей: износа поверхности цилиндров, шестеренок, звездочек, коленчатого вала, ТНВД, засорение радиатора, воздушного фильтра, каналов охлаждения, масляных каналов, повреждения маховика, клапанов и т.д.

Неисправности могут возникать самые различные. Их своевременное выявление позволит двигателю служить дольше. Основные признаки, по которым можно понять, что существует неисправность следующие: двигатель не запускается, не развивает заявленную мощность, дымит сильно, при работе возникают постукивания.

Устранение неисправностей системы питания дизельного двигателя

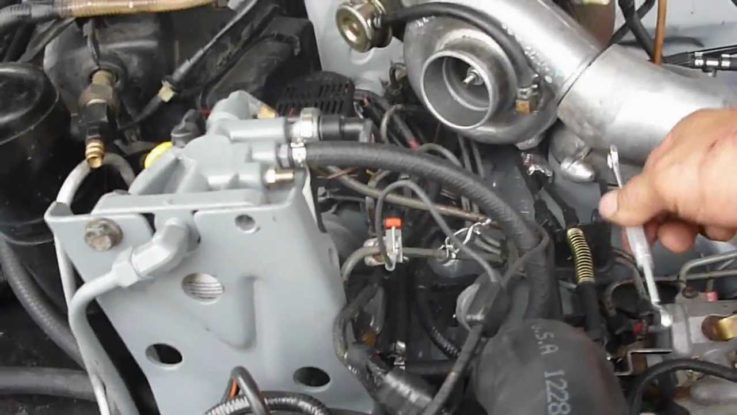

Устранение неисправностей топливной системы

Если двигатель не запускается, то первым делом стоит проверить наличие топлива. При низких температурах оно может загустеть, поэтому для запуска двигателя в морозы поможет специальный подогрев дизельного топлива. Следующей причиной может быть наличие избыточного количества воздуха в системе питания. Такие ситуации возникают вследствие негерметичности системы. Для устранения лишнего воздуха необходимо прокачать систему и устранить ее негерметичность.

Трубопроводы, заборник в баке и топливные фильтры могут быть засорены. Вода в них может замерзнуть. Необходимо отогреть их итщательно прочистить ветошью, смоченной в горячей воде. Если не работает ТНВД, то необходимо прежде всего прогреть его теплым воздухом или паром, а если это не помогает — то фильтрующие элементы подлежат замене.

Если двигатель не развивает заявленную мощность и сильно дымит — то необходимо проверить воздушный фильтр на предмет засорения, проверить содержание лишнего воздуха в топливной системе, регулировку угла подачи топлива, регулировку и засоренность форсунок, неисправность насосов высокого и низкого давления. Неисправность устраняется очисткой фильтров, прокачкой и удалением лишнего воздуха, регулировкой муфты опережения впрыска у форсунки, заменой или ремонтом насосов высокого и низкого давления, если прогрев не помогает.

Неравномерная работа двигателя возникает вследствие потери работоспособности форсунками, неисправности ТНВД или регулятора. Неисправные форсунки подлежат немедленной замене, а насос стоит отправить на ремонт.

Постукивания в двигателе возникают из-за слишком ранней подачи топлива или, наоборот, повышенной подачи. Такое возникает из-за выхода из зацепление фиксатора рейки. Для устранения необходимо отрегулировать угол начала подачи топлива или заменить рейку ТНВД.

Теперь по порядку о процессе устранения неисправностей. Отстой из топливных фильтров сливается при условии, что двигатель теплый. Сливные пробки откручиваются, и отстой сливается до тех пор, пока не начинает течь чистое топливо. Затем пробки туго завертываются, а топливная система прокачивается ручным насосом. После этого запускается двигатель. Через 3-4 минуты все воздушные пробки будут устранены. Отстой из топливных баков сливается с помощью специальных кранов аналогично.

Для промывки фильтра грубой и тонкой очистки дизельного топлива сливается топливо, снимаются колпаки и промываются чистым дизельным топливом. Затем происходит замена старых фильтрующих элементов. После сборки необходимо удостовериться в отсутствии подсоса воздуха при работающем двигателе. В противном случае болты крепления стаканов к корпусам подтягиваются вручную.

Воздушный фильтр снимается с автомобиля и извлекается фильтрующий элемент. Корпус и инерционная заслонка промываются в дизельном топливе или горячей воде, а детали продуваются сжатым воздухом, очищается сетка воздухозаборника. Поврежденные детали заменяются.

Проверяется герметичность выпускного тракта. Очистка фильтрующего элемента производится с помощью продувки сухим сжатым воздухом или промывки. Фильрующий элемент подлежит замене, если на нем имеются сквозные повреждения.

Средний срок службы фильтрующего элемента составляет около 30000 км. Его промывка должна осуществляться не более трех раз, а продувка — не более шести раз.

Смазка муфты опережения впрыскивания топлива осуществляется через одно из отверстий до проливания масла из другого отверстия. В нее заправляется 0,3 литра моторного масла.

Чтобы проверить угол опережения впрыска топлива необходимо повернуть коленчатый вал в положение, когда метка на ведущей полумуфте окажется вверху, а фиксатор войдет в отверстие на маховике. Если метки на муфте и насосе совмещены — то угол опережения впрыска корректен.

Чтобы установить угол опережения впрыска, необходимо отвернуть 3 болта ведомой полумуфты и поворотом коленчатого вала и муфты опережения добиваются совмещения меток.

Проверка форсунок на давление впрыскивания производится на специальном стенде. Величина не должна отклоняться от значения 18+0,5 мПа или 17 мПа для форсунки, отработавшей определенный срок. Форсунка должна впрыскивать туманообразное дизельное топливо, а впрыскиваемая струя должна иметь форму конуса. Если эти параметры не соблюдены — то требуется ремонт дизельных форсунок. Проверка и регулировка ТНВД тажке осуществляется специалистами по топливной аппаратуре.

Заключение

Мы рассмотрели основные узлы и агрегаты системы питания дизельного топлива и основные ее неисправности. Своевременное прохождение технического обслуживание поможет выявить и устранить эти неисправности и, как следствие, увеличить срок службы дизельного двигателя вашего автомобиля. Удачи и легких дорог!
