Что такое сход развал? 3 параметра геометрии колес

Многие автомобилисты сталкивались с необходимостью регулировки колес автомобиля и задавались вполне естественным вопросом: "Сход развал, что это такое и для чего его необходимо делать?". У каждой модели автомобиля имеются индивидуальные настройки и заданные технические параметры, нарушение которых в процессе эксплуатации автомобиля приводит к повышенному износу шин и уводу от прямолинейного движения.

Появление этих признаков довольно часто беспокоит владельцев транспортных средств и приводит к непредсказуемому изменению траектории движения, особенно на мокрой или скользкой дороге, нередко заканчиваясь трагическими последствиями. Так именуемый сход развал — это геометрия колес, суть которой заключается в установлении определенных углов положения колеса в зависимости от конструкции подвески.

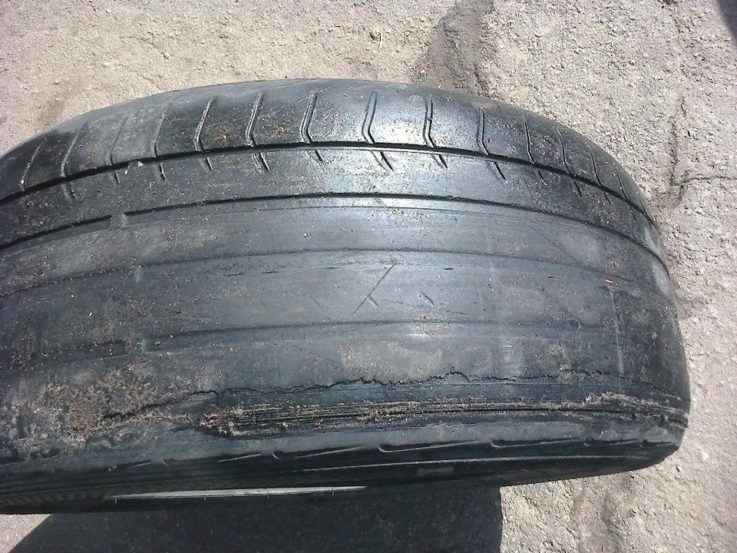

Износ шины

Установочные углы

Измерения всех установочных геометрических углов производятся в градусах, исключение составляет только угол схождения, который чаще всего в европейских странах измеряется в миллиметрах.  Параметры подвески автомобиля измеряются несколькими углами:

  • схождение (Toe-in);
  • развал (Gamber);
  • кастер (Caster);
  • продольный угол;
  • поперечный угол;
  • угол наклона шкворня.

Основными углами настроек являются первые три, то есть углы схождения, развала и кастера. Изменение любого из этих углов существенно влияют на геометрические параметры колес. Для того чтобы понять, что такое сход развал стоит детально рассмотреть каждый угол в отдельности.

Схождение (Toe-in)

Toe-in с английского переводится как сходимость колес и в основном имеет положительное значение, традиционно модели “Субару” имеют нулевое схождение, а отрицательные настройки используются исключительно на спортивных гоночных автомобилях.

Положительным схождением считается, когда передняя часть шины направлена вовнутрь к продольной центральной оси автомобиля, а отрицательным при отклонении наружу. Отклонение этого угла влияет:

  • на повышенный износ шин;
  • управляемость при повороте;
  • дистанцию наката автомобиля.

На автомобилях с задним приводом вполне приемлемой нормой считается положительное схождение в пределах 1 — 2 миллиметров, а на автомашинах с передним приводом от 0 до 1,5 мм. Узлы регулировки находятся на рулевых тягах.

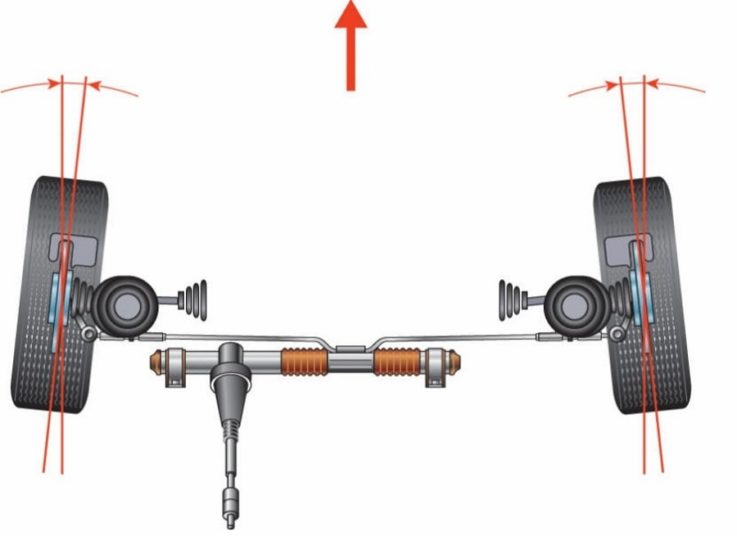

Схождение (Toe-in)

Развал (Gamber)

Угол развала может быть как положительным, так и отрицательным в зависимости от конструктивных особенностей подвески транспортного средства. На автомобилях с задним приводом обычно используются положительные отклонения от вертикальной оси колеса в диапазоне от 0 до +1 градуса. Автомашины с передним приводом в основном имеют отрицательный развал от 0 до -1 градуса. Существенные отклонения влияют на управляемость и способствуют износу протектора колеса. Главными причинами нарушения угла Gamber являются:

  • люфт шаровых опор;
  • разрушение сайлентблоков;
  • деформация рычагов;
  • деформация амортизаторной стойки в подвеске системы Макферсон.

При возникновении этих неисправностей колесо начинает отклоняться в сторону минусового развала, при этом происходит изменение схождения колес, довольно часто изменяется первоначальное положение руля, ощущается увод автомобиля, и появляются следы износа на протекторе на одной из сторон.

Стоит отметить, что не все автомобили, особенно легковые с подвеской системы Макферсон, имеют регулировочные узлы этого угла. На более ранних моделях для регулировки устанавливались эксцентричные болты на нижних рычагах или амортизаторных стойках. Так, к примеру, на модели ВАЗ 2108 верхний болт крепления амортизаторной стойки к цапфе эксцентрический, что позволяет производить регулировочные работы. Постепенно инженеры отказались от этой затеи. Поэтому в случае отклонения развала от заводских параметров причину следует искать в элементах ходовой части или геометрии кузова.

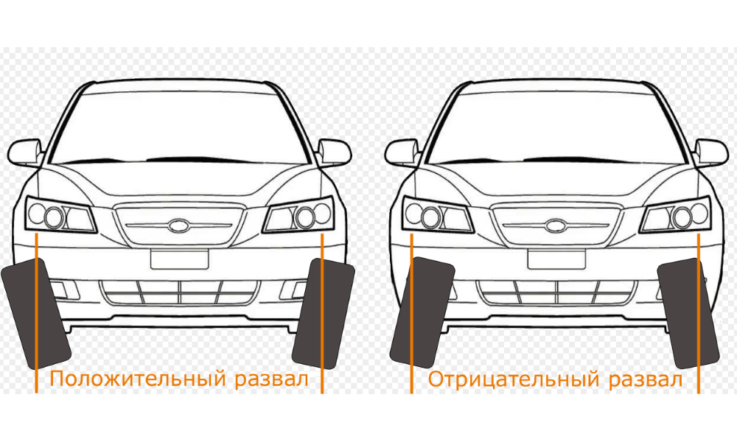

Развал (Gamber)

Кастер (Caster)

Очень важный и ответственный угол, нарушение параметров которого приводит к уводу автомобиля от прямолинейного движения, по сути, происходит смешение передней оси колес автомобиля по отношению к задней оси. Кастер стабилизирует управляемость автомобиля на высоких скоростях и обеспечивает при поворотах возвращение управляемых колес в исходное положение. Угол всегда имеет положительное значение, и чем он выше, тем устойчивее автомобиль на высокой скорости. На обычных автомобилях диапазон составляет от двух до пяти, а на спорткарах наклон достигает девяти и более градусов.

Причинами изменения наклона кастера могут быть:

  • деформирован рычаг вследствие наезда на препятствие;
  • разрушены сайлентблоки;
  • поломана пружина;
  • деформирована стойка амортизатора (система Макферсон);
  • деформация переднего подрамника или кузова.

Практически все внедорожники имеют узлы, позволяющие регулировать углы установки колес, которые располагаются в месте крепления рычагов. Используются два способа регулировки:

  • эксцентричные болты;
  • регулировочные пластины или шайбы.

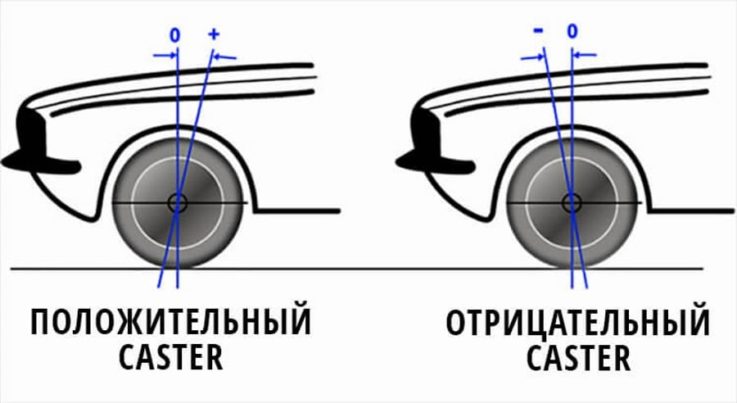

Кастер (Caster)

На ВАЗ 2121 узел находится на верхнем рычаге, применяются шайбы, посредством установки или удаления которых и производятся регулировочные работы. Импортные внедорожники имеют специальные эксцентрические болты, расположенные на нижних или верхних рычагах подвески.

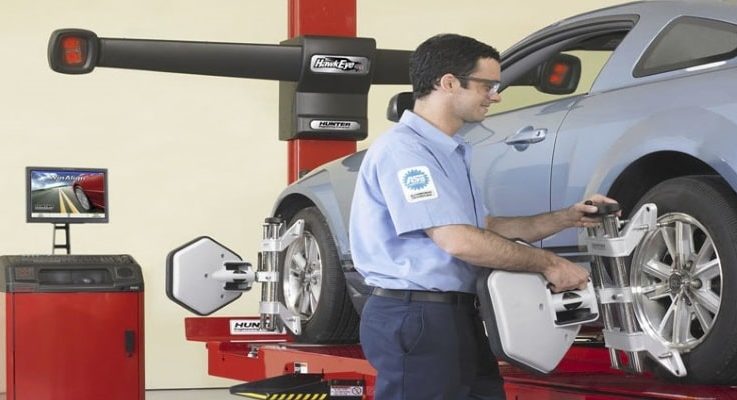

Регулировка углов

Следует понимать, что произвести диагностические и регулировочные работы возможно только на специальном диагностическом стенде, так как особенно на современных автомобилях допуски определяются в минутах и имеют диапазон не более половины градуса, что определить на глазок практически нереально.

На данный момент существует несколько типов диагностических стендов:

  • световые;
  • лазерные;
  • компьютерные.

Наиболее точными являются компьютерные стенды, имеющие четыре диагностические считывающие головки, устанавливаемые на каждое колесо, донные которых выводятся на монитор и показывают полную реальную картину положения всех четырех колес. Особенно это важно для диагностики автомобилей с полностью независимой подвеской, у которых на задней оси расположены узлы регулировки схождения и развала.

Нередко именно на таких стендах легко определяется перекос поперечных осей и деформация задней балки или чулка моста, что сделать на световом или лазерном стенде весьма затруднительно, а определить осевой перекос автомобиля практически невозможно.

Стоит отметить, что регулировка производится только на технически исправном автомобиле, ходовая часть которого не имеет каких-либо люфтов. Давление в шинах обязательно должно быть установлено в соответствии с техническими требованиями завода изготовителя.

Выводы

Из всего выше сказанного вполне можно понять, что такое развал схождение и для чего его необходимо делать на автомобиле. Рекомендуется производить диагностику геометрии колес дважды в год при смене шин, особенно тем водителям, у которых достаточно большой годичный пробег или частая эксплуатация автомашины в условиях бездорожья или на грунтовых дорогах.
