Как сделать домкрат своими руками? 6 типов устройств

Последнее обновление статьи:

Домкрат является одним из важнейших инструментов для каждого автолюбителя. Он может сильно выручить в непредвиденных ситуациях. Особенно домкрат необходим, когда вы окажетесь вдали от населённых пунктов и автосервисов, и появится потребность в ремонте автомобиля. Изготовить домкрат своими руками порой бывает просто необходимо, так как редко кто везде возит с собой готовый инструмент.

Для чего нужен домкрат? Виды домкратов

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины карданного вала на ВАЗ-2107, вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить колпаки на колесах своими руками.

Для чего нужен домкрат?

Важные характеристики домкрата перечислены ниже.

  1.  Грузоподъёмность. У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
  2.  Высота подъёма. Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
  3. Высота подхвата. Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

  1. Механического типа, в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
  2. Гидравлического типа. Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
  3. Пневматического типа. Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

Подробную информацию о том, как изготовить своими руками подъемник для легкового автомобиля, вы найдёте в материале нашего специалиста.

Также рекомендуем прочитать максимально информативную статью о разновидностях ручных лебедок для автомобиля, их особенностях  и факторах выбора.

О том, как пошагово сделать рабочую лебедку из стартера своими руками, подробно расскажет наш эксперт.

Информацию об изготовлении стапеля для кузовных работ своими руками вы сможете прочитать в статье нашего специалиста.

Типы домкратов

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.

Как сделать домкрат для автомобиля своими руками?

Гидравлический домкрат своими руками

Гидравлическим домкратам следует уделить особое внимание, так как они отличаются наибольшей грузоподъёмностью, что немаловажно при работе с грузовиками или внедорожниками. Существует возможность изготовления гидравлических домкратов с разными размерами и характеристиками. Современные механизмы используются не только на СТО и в автомастерских, но и даже в нефтеперерабатывающей промышленности. Устройство может работать как в горизонтальной, так и в вертикальной плоскости.

Основные несущие элементы устройства: корпус, рабочая жидкость (чаще всего в её роли выступает масло) и выдвижной поршень. Корпус бывает коротким и удлинённым. При этом он изготавливается из закалённой стали, чтобы конструкция выдерживала необходимый уровень нагрузок. Корпус несёт функцию направляющего цилиндра для поршня и резервуара для рабочей жидкости.

Подъёмное устройство и выдвижной цилиндр находятся в отверстиях корпуса. Спуск осуществляется путём поворота Т-образной ручки. Оборудование снабжено полиамидными колёсами, обеспечивающими маневренность. Корпус удлинённого типа рассчитан на большегрузный транспорт.

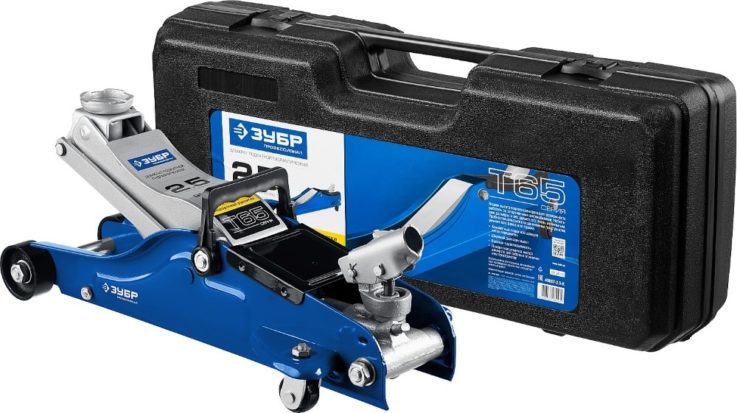

Гидравлический домкрат

Гидравлические подъёмные механизмы самые распространённые и удобные, поэтому начнём с них. Изготовление гидравлического домкрата происходит следующим образом. Вам понадобятся сварочный аппарат, слесарная ножовка, угловая шлифовальная машина с диском для металла, стальной профиль для конструкции.

Гидравлические домкраты бывают стандартные, подкатные, бутылочные, гибридные, зацепные и ромбовые. Ниже подробно описан процесс изготовления обычного гидравлического домкрата. В сети существует множество чертежей, по которым собираются данные механизмы.

  1. Сначала создаётся опорная платформа для механизма. Подойдёт стальной прямоугольный профиль размером 50 на 50 миллиметров. От профиля необходимо отрезать 4 детали длиной 300 миллиметров. Уложите эти делали боковыми стенками друг к другу и проварите снизу и сверху стыковочные швы.
  2. Изготовьте стойки и упоры. Отпилите 2 детали от профилированной трубы. Длина деталей вычисляется относительно величины максимального хода штока, далее к этому прибавляется высота домкрата и опорной платформы. Упор изготавливается из того же материала. Его длина равняется ширине опорной платформы. Упор и стойки соединяются сварным швом, к основанию приваривается П-образная конструкция.
  3. Изготовление съёмного упора, способного передвигаться по направляющим и сообщать давление на обрабатываемую деталь. Изготавливается из нескольких отрезков стальной полоски толщиной сантиметр. Длина деталей должна быть меньше образовавшегося между стойками расстояния. Полученные детали соединяются в нескольких местах при помощи сварки. Во время монтажа блока на раму пресса из гидравлического домкрата необходимо подобрать 2 болта с шайбами и гайками и соединить полученные пластины с блоком таким образом, что они разместятся по обе стороны от стоек. Если будет необходимо, то можно уменьшить расстояние между передвигающимся упором и верхней балкой конструкции при установке промежуточного квадратного профиля.

Реечный домкрат своими руками

При изготовлении реечного домкрата важно учитывать, что на устойчивость данной конструкции влияет прочность фиксации и качество опорной площадки. Важно собирать механизм таким образом, чтобы изделие не съехало во время работы. Усилие, которое прикладывается при подъёме грузов, зависит от максимально возможной массы.

Процесс изготовления реечного домкрата довольно прост. Необходимо взять 2 реечных трубы и сварочный аппарат. Трубы должны быть сварены таким образом, чтобы они своим видом напоминали усечённую пирамиду. Далее берётся стальной лист толщиной 5 миллиметров. Изготавливается верхнее и нижнее основание механизма. В верхней части изготавливается отверстие, в котором впоследствии должна быть приварена гайка. Отверстие проделывается и в нижнем основании. Далее туда вставляется механический пруток для вращения.

Для изготовления механизма лучше использовать детали из закалённой стали. Если дополнительно присоединить металлический трос, то реечный домкрат при необходимости может заменить лебёдку. Средняя грузоподъёмность такого изделия будет составлять от 5 до 20 тонн.

Реечный домкрат своими руками

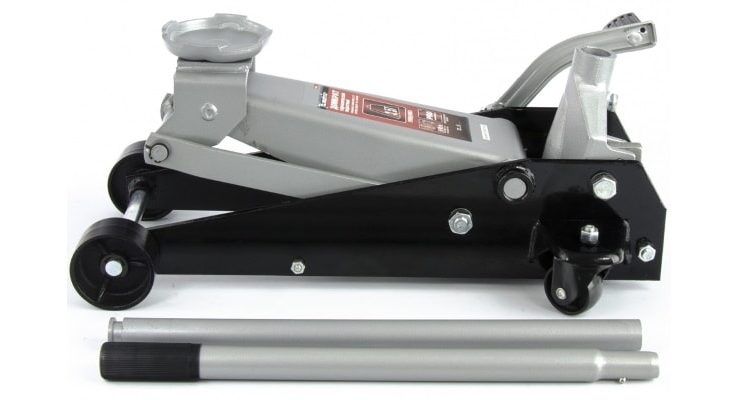

Подкатной домкрат своими руками

Подкатной домкрат легко изготовить, взяв за основу бутылочный агрегат с высотой подхвата около 23 сантиметров и швеллера на 10 и 12 миллиметров. Бутылочный домкрат является самым простым подобного рода механизмом. Несмотря на это, его применяют для ремонта грузового транспорта. Принцип работы домкрата основывается на применении нескольких рабочих штоков. В основе механизма лежит поршень.

Подъём происходит с помощью рычага, который приводится в действие гидравлическим цилиндром. Из швеллера на 12 миллиметров создается стойка, из десятимиллиметрового — подъёмный рычаг и основа. Спереди устанавливаются ролики от обычной стиральной машины. Чашка берётся от автомобильного отбойника, а раскосы создаются из прутка на 20 миллиметров.

В итоге подкатной домкрат по принципу работы схож с бутылочным, однако ось рабочего цилиндра в данном механизме расположена в горизонтальной оси. Поршень напрямую не совмещается с подхватом. Название «подкатной» данный механизм получил благодаря тому, что внешне он напоминает телегу на колёсах, катящуюся по ровной поверхности.

Домкрат при подъёме рычага перемещается под груз (автомобиль). Механизм приводится в движение касанием рычага, опускается путём поворота клапанного винта. Если автомобиль надо опустить — трубчатая рукоятка насаживается на клапанный винт. Перегородка после этого входит в его паз. Винт вращается вместе с рукояткой, сбрасывая давление в рабочем цилиндре.

Винтовой домкрат своими руками

Винтовой домкрат состоит из: основания, нижнего и верхнего плеча, упора и винтового механизма. Берётся металлическая основа (сортамент), имеющая площадь сечения 2,63 см квадратных. Просверливаются 4 сквозных отверстия, диаметром аналогичным диаметру штифта. Основание желательно прикреплять на более широкую съёмную площадку. Далее изготавливается верхнее и нижнее плечо из металлической основы.

Вал изготавливается из металлического прутка. Диаметр прутка равен 12 миллиметрам. С одного конца должна быть резьба, а с другого — фиксатор, крепящийся к валу с помощью штифта через сквозное отверстие. Изготавливается ось, относительно которой происходит вращение плеч. Оси с обеих сторон — это штифты с плоскими цилиндрическими головками, крепящиеся с помощью шплинтов. В одном из упоров просверливается сквозное отверстие диаметром 10 миллиметров, во втором делается внутренняя резьба. Фиксатор выполняет роль закрепления вала со стороны вращения и передаёт крутящий момент к валу.

Винтовой домкрат можно изготовить в трёх различных вариациях: с трапециевидной резьбой, ромбовидные, рычажно-винтовые.

Более подробную информацию о положительных и отрицательных сторонах ромбического  винтового домкрата вы сможете прочитать в статье нашего автора.
Винтовой домкрат своими руками

Пневматический домкрат своими руками

Домкрат из пневмоподушки своими руками изготовить относительно несложно, учитывая, что такой вид агрегата является весьма любопытным устройством. Пневматические домкраты незаменимы, если речь идёт о точном монтаже. При работе на неровной или рыхлой поверхности такой подъёмный механизм незаменим. Резинокордная плоская оболочка из усиленной ткани является основой устройства. Оболочка увеличивается при подаче сжатого воздуха . Устройство является ещё и довольно сложным в плане конструкции.

Итак, для изготовления механизма понадобятся следующие материалы: старая подушка от грузовика, болт, шарик, который сможет выполнять роль подшипника, колёсный болт от ВАЗа, камерный штуцер и дрель.

В отверстие подушки необходимо вкрутить болт. В болте до этого нужно просверлить отверстие, которое будет занято штуцером. В колёсном болте от ВАЗа также необходимо проделать отверстие. Он будет в качестве клапана. Элементы соединяются. В имеющийся выход помещается шарик, закрывающий проход воздуху в процессе работы. Для использования устройства необходим насос. Домкрат будет располагаться под днищем автомобиля. Также понадобится деревянный брусок, упирающийся в автомобиль.

Пневматический домкрат своими руками

Электрический домкрат своими руками

Самодельный домкрат для автомобиля своими руками несложно изготовить, если речь идет о механических устройствах, работающих на физических усилиях пользователей, сжатом воздухе и рабочей жидкости. Домкрат с электроприводом своими руками изготовить несколько сложнее.

Электрические подъёмные механизмы — это результат синтеза механических движущихся комплектующих и электропривода. Питание такого домкрата может осуществляться от электросети автомобиля. Подключить устройство можно через «прикуриватель».

Исходные материалы для изготовления могут быть различные. Подойдут моторы для стеклоподъёмников (в качестве примера можно взять мотор из «десятки»). Привод и тросики необходимо извлечь, оставив только мотор и редуктор. Понадобится головка, у которой четырёхгранная сторона снабжена гранями по 7 миллиметров. В качестве основы может выступать обычный винтовой ромбовый домкрат.

Наша задача создать электрический привод, чтобы не прилагать усилия при пользовании. Крепления выполняются из стальных полосок. Крепления необходимо подрезать и придать им нужную конфигурацию, а затем прикрепить их к редуктору. Крепление и головка на редукторе привариваются к устройству. Управление устройством можно осуществлять с помощью кнопки от механизма стеклоподъёмника.

Сравнение устройств

Винтовые домкраты с трапециевидной резьбой при высокой грузоподъёмности сохраняют простоту конструкции, небольшой вес и простоту эксплуатации. Ромбическая конструкция таких механизмов выделяется наличием длинной рукояти привода, снижающее необходимое усилие для подъёма груза. Также конструкция обладает малым весом и неплохой устойчивостью.

  1. Рычажно-винтовые подъёмные механизмы выделяются большими высотами поднятия и малыми размерами.
  2. Стоечно-винтовые домкраты обладают высокой устойчивостью и жёсткостью.
  3. Конструкции реечного типа отличаются возможностью использования в разных направлениях и простотой эксплуатации, а также высоким показателем подъёмной силы.
  4. Бутылочные гидравлические домкраты имеют наиболее простую конструкцию и высокой жёсткостью соединения в процессе работы. Усилия для подъёма прилагаются минимальные.
  5. Подкатные домкраты устойчивые, имеют небольшую начальную высоту установки и немалую жёсткость во время работы.
  6. Домкраты с электроприводом лучше всего проявляют себя в экстремальных условиях, не требуют физических усилий и обладают высокой точностью и устойчивостью.
  7. Пневматические подъёмные механизмы обеспечивают удобство и надёжность использования благодаря большим опорным поверхностям. Также они выделяются бесшумностью и хорошей скоростью работы, высоким КПД и неприхотливостью.
